微小电阻测试方案

系统背景

      电阻测试是表征材料特性的 常用测试手段，在某些应用中，用户需要进行极端微小电阻（Ultra-low resistance）测试，例如纳米材料，超导材料，继电器开关，低电阻材料、连接器的测试，或者精密的热量测定和研究领域。这些被测件通常具有非常高的导电性和非常小的电阻阻值，对测试连接方案有很大挑战。在进行这类材料和器件的测试过程中，为了 大限度的降低被测设备的自热效应，确保待测件的安全和测量的准确性，通常会使用加流测压的方式，在被测物两端施加可控的微弱精密电流信号，通过欧姆定律测定被测件的电阻阻值。

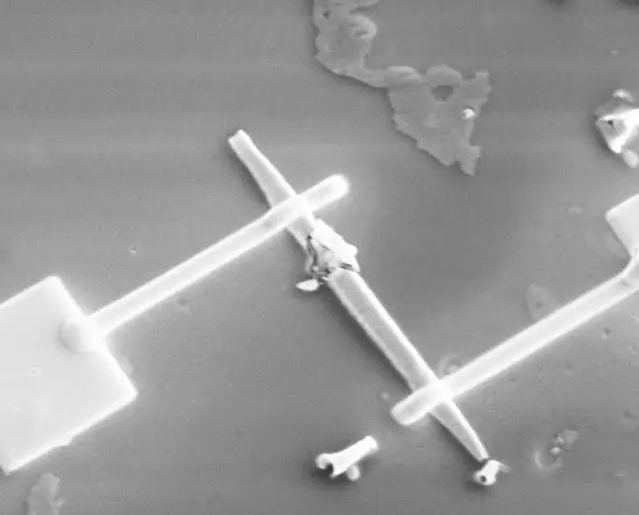

上图为融化断裂的纳米管，由于施加电流过大自热引起断裂

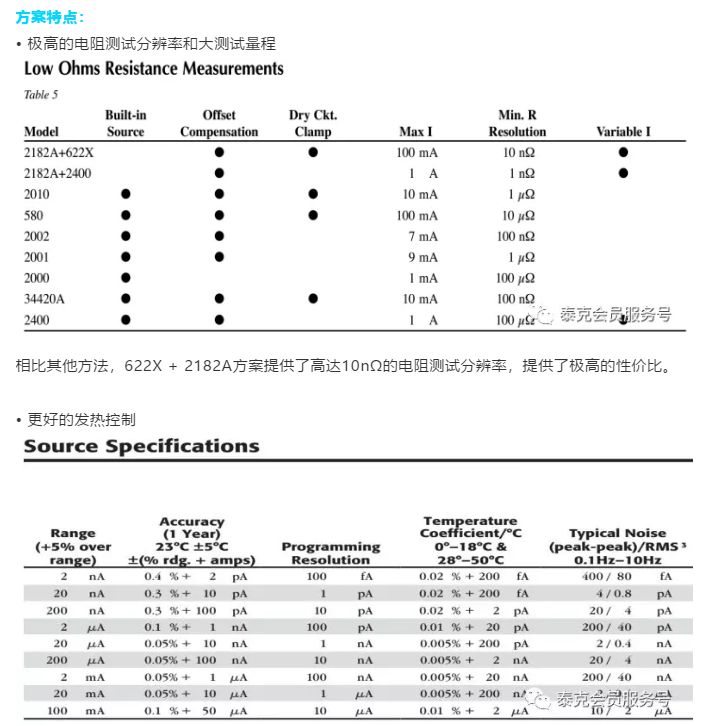

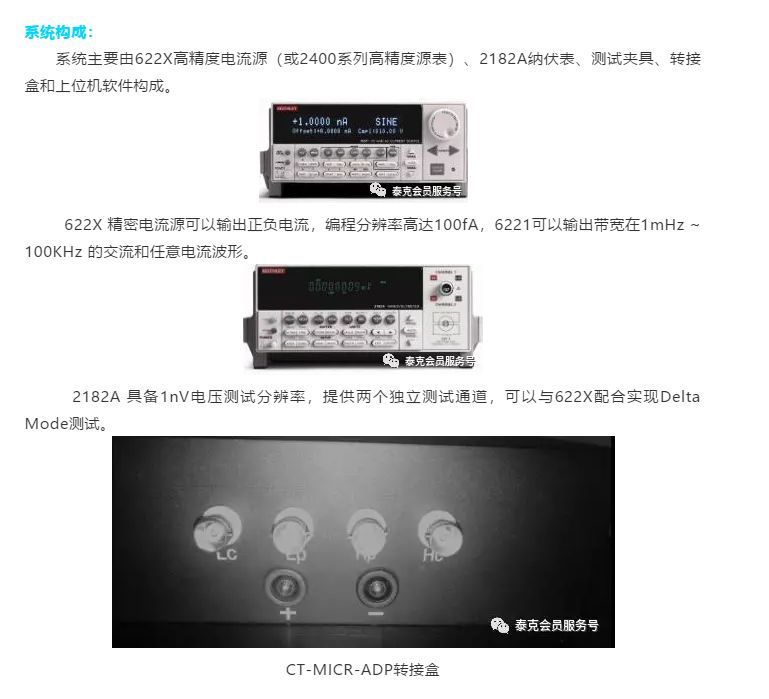

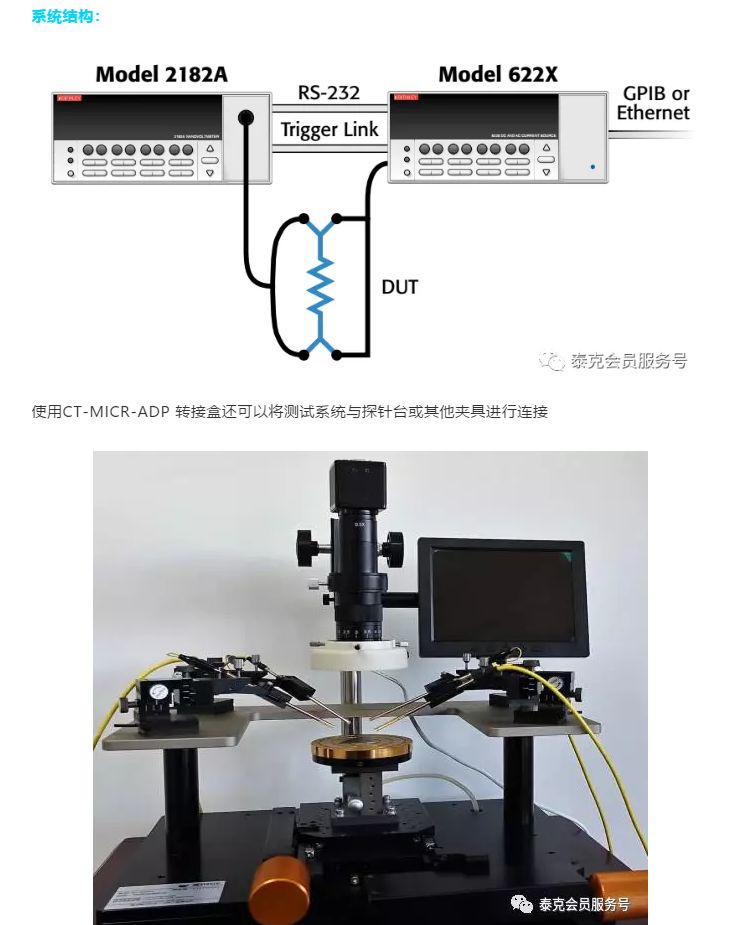

       在微小电阻测试领域，泰克公司提供的微小电阻测试方案，通过使用吉时利高精度电流源622X（100fA~100mA 输出可调）或2400系列源表，以及纳伏表2182A（1nV灵敏度）组合成为完备的测试解决方案，完美解决了在微小电阻测试过程中经常遇到的问题，使电阻测量灵敏度高达10nΩ。

       配合泰克公司方案合作伙伴提供的上位机软件和测试夹具，可以一站式解决用户在仪表与待测件连接，测试结果存储，以及数据分析过程中遇到的繁杂问题，提高测试效率。

622X 电流源输出的电流分辨率 高可以达到100fA，可以精确控制加载在待测件两端的电流大小，确保待测件处在安全状态下

• 更先进的测试方法，消除热电动势

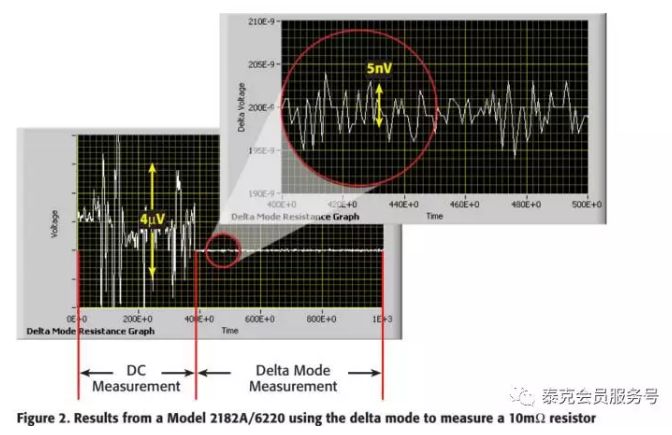

可以使用Delta Mode模式消除，自动触发电流源使信号极性交替变化，电流反向法消除了任何恒定的热电失调，确保测量结果反映真实电压值，大幅度降低测量中的噪声信号

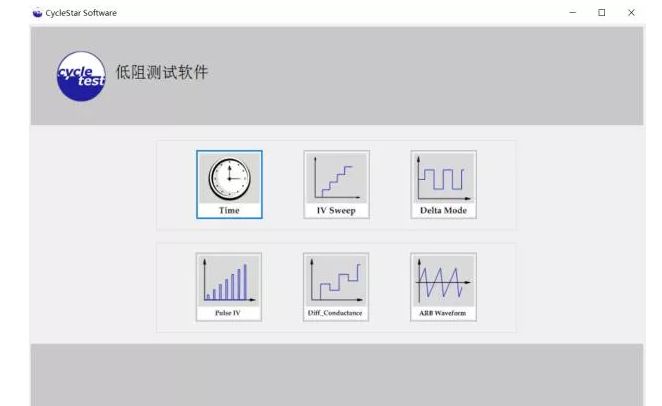

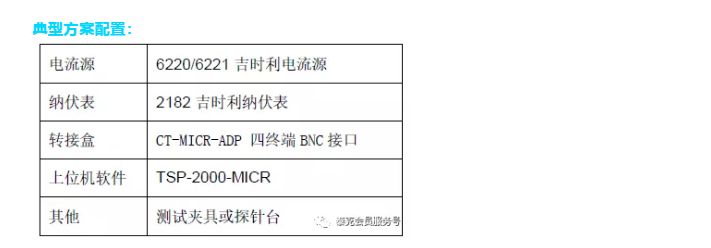

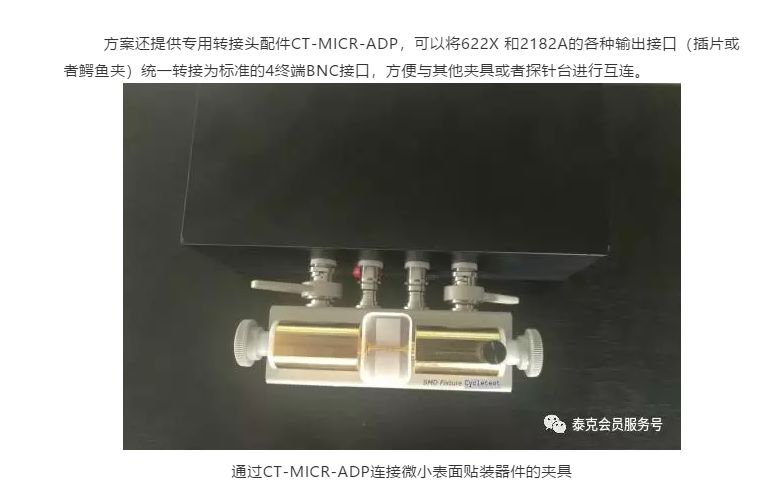

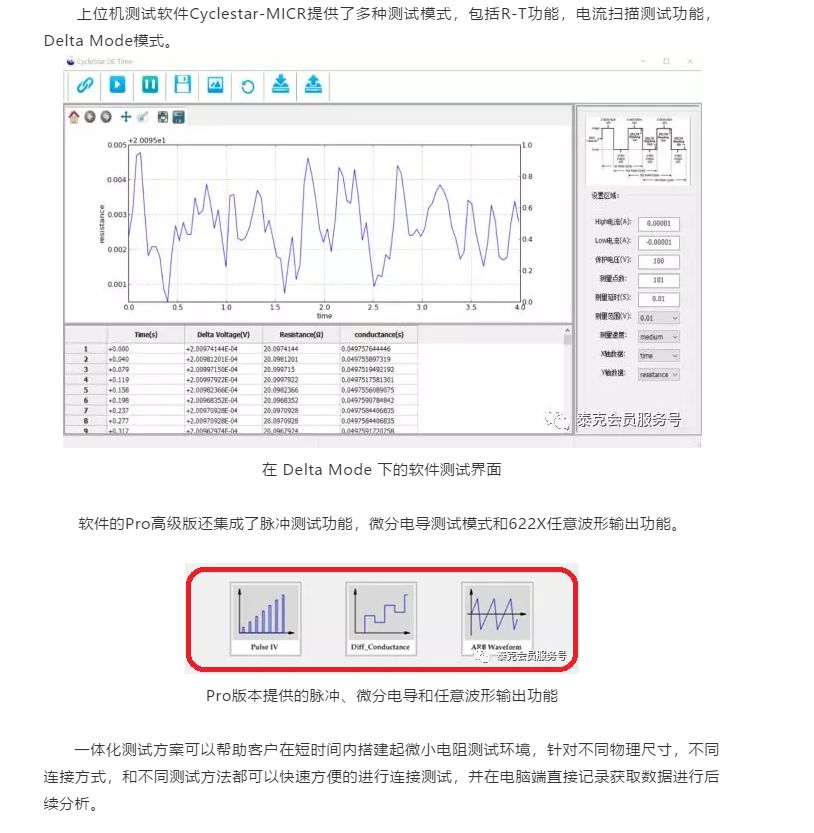

• 交钥匙方案设计，可以提供完整的测试夹具方案和上位机数据采集处理软件
