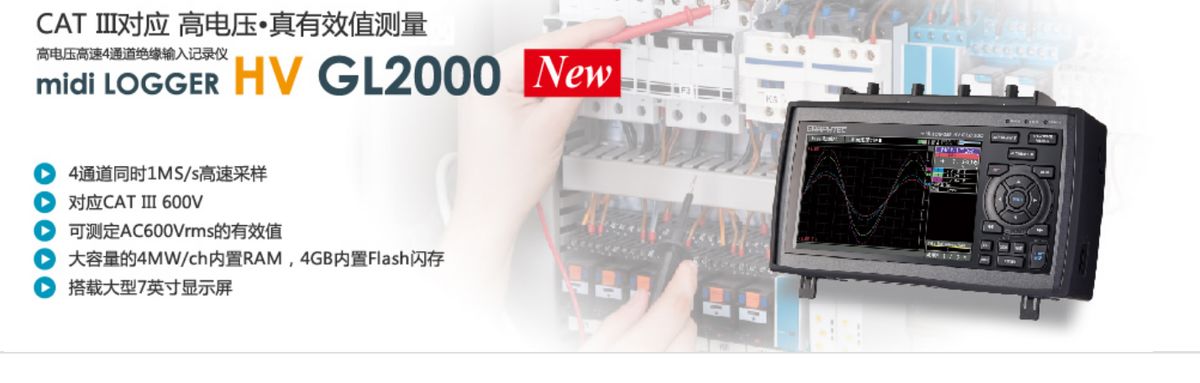

GRAPHTEC日本图技GL2000多通道数据记录仪
-
新型号可实现高速1MS/s 的同步采样，可以高效测量电压、电流、温度、压力、流量和逻辑信号。
| 项目 | 描述 | ||
|---|---|---|---|
显示画面(LCD) | 尺寸 | 7英寸TFT彩色液晶显示屏 (WVGA: 800×480) | |
信息 | Y-T波形显示和测量值, 全屏波形画面, 测量值+实时统计运算值, X-Y画面 | ||
语言 | 日语, 英语, 法语, 德语, 中文, 韩语, 俄语, 西班牙语 | ||
PC接口 | 类型 | 以太网端口 (10BASE-T・100BASE-TX), USB2.0端口(高速) | |
实时传输速度 | 快1ms | ||
互联网功能 | Web服务器功能, FTP服务器功能, NTP客户端功能, DHCP客户端功能, Email发送功能 | ||
USB功能 | USB驱动模式 (内置Flash闪存与外置SD存储卡内文件的传输与删除) | ||
触发功能 | 种类 | 启动: 触发条件成立时数据收录开始 停止: 触发条件成立时数据收录停止 | |
条件 | 启动 | Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间 | |
停止 | Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间 | ||
触发组合 | 电压OR, 电压AND, 边沿OR, 边沿AND | ||
触发阈值 | 模拟输入 | H/上升沿, L/ 下降沿, 窗口内, 窗口外 | |
逻辑输入 | H, L (模式比较) | ||
脉冲输入 | H/上升沿, L/ 下降沿, 窗口内, 窗口外 | ||
重复功能 | Off・On | ||
重复间隔 | 从启动到启动的间隔, 从停止到启动的间隔 0秒(不等待)～9999小时59分59秒 | ||
触发检测精度 | ±0.5% F.S. | ||
报警功能 | 报警阈值 | 模式输入 | H, L, 窗口内, 窗口外 |
逻辑输入 | H・L | ||
脉冲输入 | H, L, 窗口内, 窗口外 | ||
报警组合 | Level OR 固定 | ||
报警检测周期 | 同采样速度 | ||
报警信号保持 | Off・On | ||
报警检测精度 | ±0.5% F.S. | ||
存储装置 | 内置存储介质 | 内置RAM | 4MW/ch (分割数量: 4MW×1, 2MW×2, 1MW×4, 0.5MW×8) |
内置Flash闪存 | 约4GB (收录可能容量 3.9GB) | ||
外置存储介质 | SD存储卡插槽 | 1个插槽, SDHC对应, 大支持到32GB (单个收录文件容量大4GB) | |
U盘插槽 | 1个插槽, 无限制 (单个收录文件容量大4GB) | ||
收录功能 | OFF(通用模式) | 收录从启动到停止之间的测量数据 | |
循环收录 | 保存新的数据 存储地址: 内置RAM, 内置Flash闪存, SD存储卡, U盘 收录点数: 1,000～10,000,000点 ※使用内置RAM时, 10～4,000,000点 快采样间隔: 使用内置RAM时快1μs, 其它情况下快1ms (CSV格式收录时10ms) ※收录时长: GBD文件格式须15秒以上, CSV文件格式须30秒以上。 | ||
中继收录 | 用户可自定义收录文件容量(大4GB), 文件收录满时会生成新的收录文件继续记录数据, 直到收录停止 收录地址: 内置Flash闪存, SD存储卡, U盘 快采样间隔: 快1ms (CSV格式收录时10ms) | ||
检索功能 | 作用 | 在已收录的数据中检索目标点 | |
模拟输入通道 | 通过各通道的电压值检索 | ||
逻辑通道 | 全部逻辑通道的H和L模式比较的检索 | ||
脉冲通道 | 上升沿, 下降沿, 窗口内, 窗口外的检索 | ||
报警发生点 | 报警发生点的检索 | ||
数据备份功能 | 备份间隔 | Off,1,2,6,12,24小时, 指定时刻, 用户自定义时刻 快采样间隔: 快1ms (CSV格式收录时10ms) | |
备份地址 | 内置Flash闪存, U盘, SD存储卡 | ||
交换功能 | 备份地址可通过按键操作来在SD存储卡和U盘之间切换 | ||
运算功能 | 统计运算 | 实时收录时 | 统计运算种类: 大值, 小值, 峰峰值, 平均值同时表示 |
数据回放时 | 统计运算种类(光标间): 大值, 小值, 峰峰值, 平均值, 有效值同时表示 | ||
通道间运算 | 加法, 减法, 乘法, 除法 (文件格式: 仅GBD) | ||
定标功能 | 电压・有效值 | 各通道输入值(上下限值)・保存值(上下限值)的设定 | |
温度 | 各通道输入值, 保存值的设定 (偏置功能) | ||
脉冲 | 各通道输入值, 保存值的设定 (增益功能) | ||
注释功能 | 功能 | 各通道均可注释名称 | |
输入字符 | 英语, 数字, 假名, 符号/td> | ||
字符数量 | 31个字符（画面表示多8个字符） | ||
使用环境 | 0 ～ 40℃ (AC电源适配器或电池使用时), 5～85%RH | ||
电源 | AC电源适配器 | AC100 ～ 240V/50 ～ 60Hz | |
DC电源 | DC8.5～24V (选件: B-514型DC驱动电缆) | ||
电池 (*1) (*1) | 搭载2个专用锂电池 (选件: B-569型专用锂电池) | ||
功耗 | AC 电源适配器使用时 (AC240V时) | LCD ON时: 约28VA（同时给电池充电时: 约42VA） 屏保启动时: 约24VA（同时给电池充电时: 约39VA） | |
DC电源使用时 | 电源: +24V时 | LCD ON时: 约39VA（同时给电池充电时: 约59VA） 屏保启动时: 约34VA（同时给电池充电时: 约55VA） | |
电源: +12V时 | LCD ON时: 约1A（无法用于给电池充电） 屏保启动时: 约0.85A（无法用于给电池充电） | ||
电源: +8.5V时 | LCD ON时: 约1.46A（无法用于给电池充电） 屏保启动时: 约1.22A（无法用于给电池充电） | ||
外观尺寸 [W × H × D] | 约 260 × 161 × 83mm (含橡胶外套) | ||
质量 | 约 1.7kg (含橡胶外套, 不包括AC电源适配器和电池) | ||
耐振性 | 相当于自动车部品第一种A种 | ||
电池B-569 (选件) 规格
| 项目 | 描述 |
|---|---|
容量 | 7.2V/2900mAh |
使用时间 | 屏幕背光亮时: 约3小时 屏幕背光关闭时: 约5小时 ※记录仪本体内需装配2组电池 上述电池使用时间为记录仪在1s采样间隔, 内置Flash闪存收录, 新电池两组, +25℃环境温度的条件下。 |
充电方式 | 放置在记录仪本体内充电 |
充电时间 | 约10小时 (两组电池) |
其他功能 | AC电源适配器和电池共同使用的时候、如果发生停电，会自动切换到电池供电模式 ※AC电源适配器优先使用 当电池电量低时，会自动关闭收录文件，保存好的数据 |
选件
| 项目 | 型号 | 描述 |
|---|---|---|
电池 | B-569 | 锂电池 (7.2V/2900mAh) |
DC驱动电缆 | B-514 | 2米 (电缆末端为裸线) |
GL用输入/输出电缆 | B-513 | 3米 (电缆末端为裸线) |
湿度传感器 | B-530 | 3米 (附传感器电源裸线接头) |
分流器 | B-551 | 250Ω电阻 (将"4～20mA"电流转换为"1～5V"电压) |
DIN导轨支架 | B-570 | 用于GL2000本体, 特注品 |
储存箱 | B-581 | 适用于GL系列，除了GL7000和GL100 |
输入电缆, 安全探针-BNC | RIC-141A | 绝缘, 1:1 (42pf), 1.2米, 300VDC, CAT II |
输入电缆, BNC-BNC | RIC-142 | 绝缘, 1.5米, 1000VDC, CAT II |
输入电缆, 香蕉头-BNC | RIC-143 | 绝缘, 1.6米, 600VDC, CAT II |
输入电缆, 香蕉头-BNC(高电压) | RIC-147 | 绝缘, 1.6米, 1000VDC, CAT II |
鳄鱼夹(小) | RIC-144A | 用于RIC-143, 直径11mm, 300VDC, CAT II, 大15A |
鳄鱼夹(中) | RIC-145 | 用于RIC-143/147, 直径20mm, 1000VDC, CAT II, 大32A |
钩爪接头 | RIC-146 | 用于RIC-143/147, 直径5mm, 1000VDC, CAT III, 大1A |
输入端子适配器 | SMA-102 | 绝缘. 香蕉头插头转BNC插座 |
AC电源适配器 | ACADP-20 | 输入: 100～240VAC, 输出: 24VDC |
标准配件
AC电源适配器
快速使用指南
CD光盘(PC端应用软件, 用户手册)
橡胶外套(包覆在记录仪本体外面)
倾斜支架(含M4安装螺丝)
输入端子固定用螺丝(M3.5)
铁氧体磁环(附在电缆上用于减少电磁辐射干扰)
