GRAPHTEC日本图技GL840存储记录仪

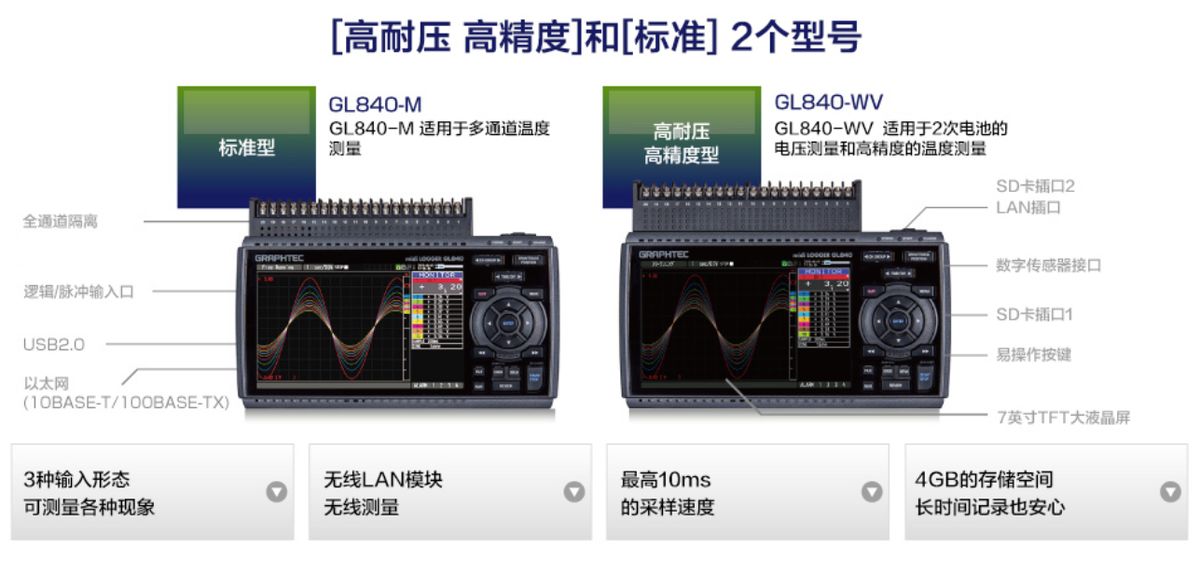

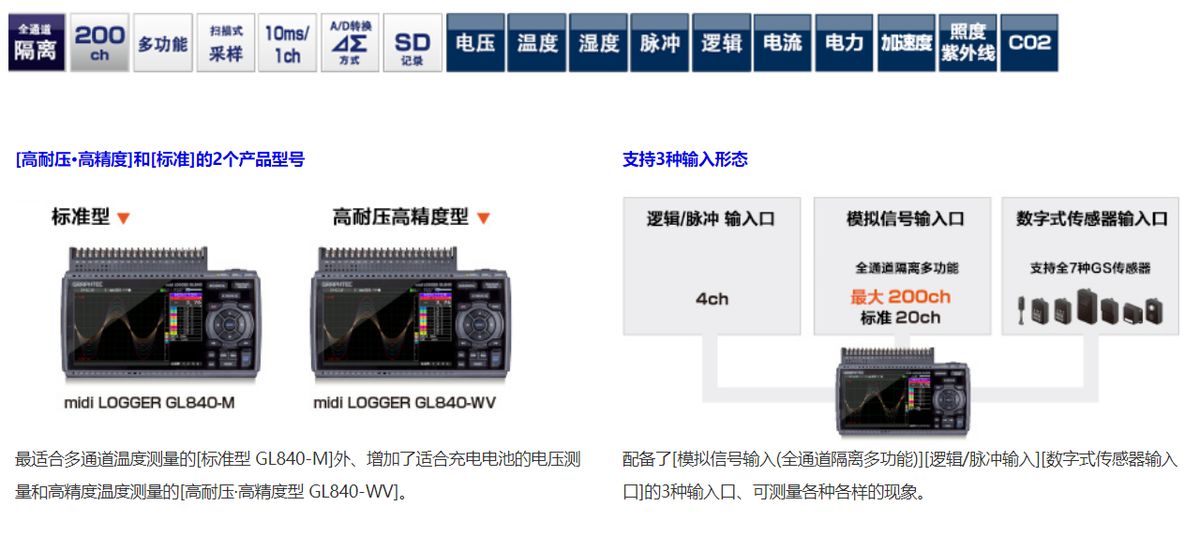

日本图技全新推出GL820记录仪的升级产品GL840系列




项目标准型
端子台:B-564		高耐压·高精度型
端子台:B-565

电压
量程
20mV~100V、1-5V F.S.
20mV~100V、1-5 V/F.S.

大输入电压

(输入端子/GND间)
60V
300Vp-p

测量精度
±0.1% of F.S.
±(0.05% of F.S. +10μV)

温度
热电偶
R,S,B,K,E,T,J,N,W (WRe5-26)

热电阻
Pt100,JPt100,Pt1000

测定精度
例）K型热电偶时　（TS:温度）

-200<=ＴＳ<=-100　&plusmn;（0.05% of rdg +2.0℃）

-100＜ＴＳ<=1370 &plusmn;（0.05% of rdg +1.0℃）

基准接点补偿确度　&plusmn;0.5℃
K型热电偶测量

-100℃ 时

  测量精度　&plusmn;2.55℃

测量100℃时

  测量精度　&plusmn;1.55℃
例）K型热电偶时　（TS:温度）

-200<=ＴＳ<=-100　 &plusmn;1.5℃

-100＜ＴＳ<=1370　&plusmn;0.8℃

基准接点补偿确度　 &plusmn;0.3℃
K型热电偶测量

-100℃时

  测量精度　&plusmn;1.8℃

测量100℃时

  测量精度　&plusmn;1.1℃

湿度
0~100％ (需要选件B-530)

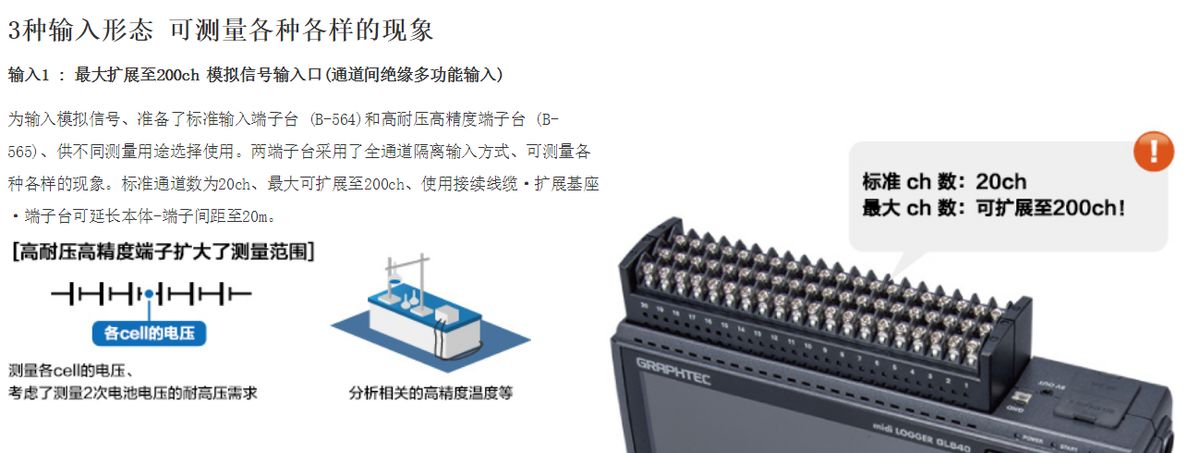

模拟信号输入口的接口数的扩展

端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
■GL840-M的扩展范例

通道扩展例20ch40ch100ch200ch

GL840本体
1
1
1
1

扩展端子台连接用线缆
-
1
1
1

扩展端子台基座
-
2
5
10

20ch扩展端子台

(标准型/高耐压高精度型)
-
1
4
9




高10ms的采样速度

减少通道数可以高10ms的速度记录数据。

采样速度10ms20ms50ms100ms200ms500ms1s2s

可使用ch数
1
2
5
10
20
50
100
200

测定对象
电压
●
●
●
●
●
●
●
●

温度
-
-
-
●
●
●
●
●


4GB存储空间 可安心进行长时间的数据记录

标配4GB闪存。记录数据可保存为GBD（graphtec binary data）格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)

采样速度10ms50ms100ms200ms500ms1s10s

GBD格式
31日
77
95日
108日
207日
365日以上
365日以上

CSV格式
3日
11日
16日
21日
54日
109日
365日以上

※ 记录时间为估算值。采样速度受使用ch数限制。10ms：1ch、50ms：5ch、100ms：10ch
