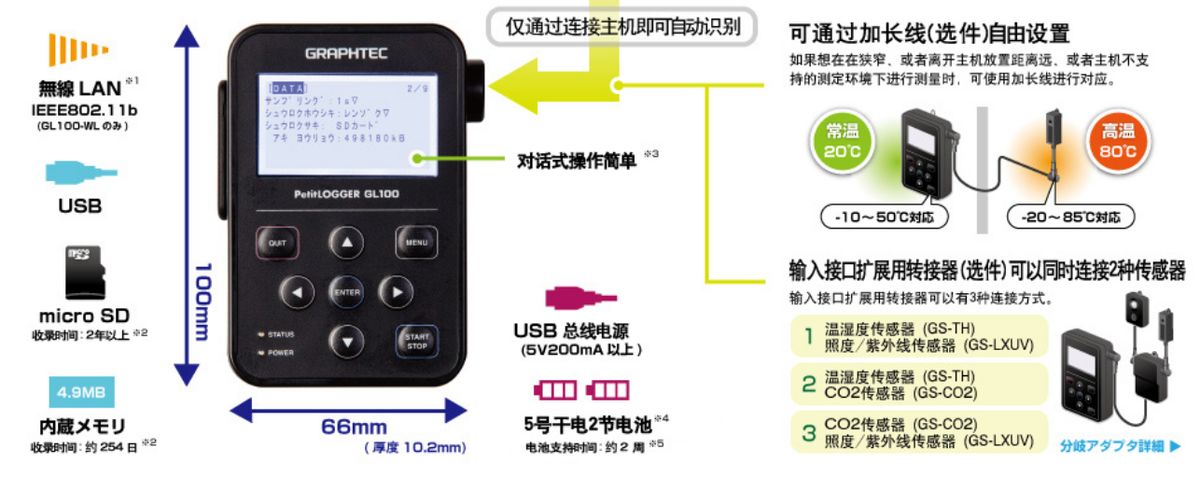

GL100-TH : 便携式温湿度记录仪GL100-TH是日本图技生产的一款迷你型多功能数据采集器，便携式温湿度记录仪GL100-TH可以同时记录温度和湿度变化情况。

使用的是2.4GHz的电波。
中国（除香港地区）、台湾、日本、美国、欧洲以及部分地区可使用。
请不要在以下环境附近使用，由于电波干扰，通信速度会变慢，可能会不能使用。
·微波炉
·产业·科学·医疗用设备
·工厂的生产线上，识别移动物体用的自设无线电信局（有执照的无线电信局）
·特定小型电力无线电信局 (没有执照的无线电信局)
※2
条件：
温湿度传感器(GS-TH)温度·湿度·露点温度·积算温度的收录、采样1分钟 / 文件大小为1个文件大1.9GB(连接电源时)
※3
请用主机附属的应用软件确认收录的数据。
※4 条件：CO2传感器不能用干电池。
※5
条件：
温湿度传感器(GS-TH）、采样1分钟、内存收录 / 无micro SD 卡/ 电池驱动时间根据使用条件和温度不同
另外，根据模块不同，电池驱动时间也会不同。

项目		内容
输入ch数		根据传感器模块种类不同
输入端子形状
输入方式
外部入输出		警报输出1ch
PC　I / F		USB（Micro B连接器）、无线LAN (仅限GL100-WL）ON-OFF设定可能（出厂设定为ON）
存储设备		内置RAM ：约4.9MByte 外部外存： micro SD 存储卡 ※1.9GB/数据文件 ※推荐使用支持待机模式的micro SD TS4GUSDHC4(Transcend)
备份功能		设定条件：EEPROM 時計：备份电容器電更换电池时的备份时间：约10小时（温度23℃)
显示器		LCD (黑白带背光,图形点阵型) （128 × 64)
显示内容		测量值、设定等 ※收录数据无法直接在主机显示，请使用附件。
无线LAN (仅限GL100-WL）		规格：IEEE802.11b 通信距离：约40m ※根据使用环境不同有差异。实时传送速度：快500ms
功能	USB I/F	·读测量数据、主机设定（使用PC应用程序） ·设定网络 (GL100-Network_Config 使用PC应用程序)
	无线LAN	·读测量数据、主机设定（使用PC应用程序） ·状态监视、简易设定（使用Android、iOS支持端末应用程序） ·邮件收发功能
警报输出形式		绝缘开关型定格：30V、50mA（容许损失150mw）
触发	条件	Start触发：OFF·等级·警报·日期 Stop触发：OFF·等级·警报·日期
	判定	组合：等级 OR ·等级AND 模拟CH判定模式：上行（↑）·下行（↓）等级触发功能 4VT、4TSR、3AT（边缘动作）
存储内容		收录数据
主机简易防水		IP54 ※仅在主机与传感器模块连接、连接器和电池盖都关紧的状态下。另外，建议定期更换密封条
耐震性		相当于汽车部品第一种A类
电源		干电池 5号电池2个 USB总线电源(5V 200mA以上) ※使用USB设备用的AC适配器时，需要的电源为5V.1A 不标配AC适配器。
使用环境范围		-10～50℃、80% RH以下（非冷凝）
外形尺寸[W×D×H]		66mm × 100mm × 27mm （不含凸出部分）
重量（约）		125g （GL100-N) 、130ｇ（GL100-WL）
附属品		使用说明： 1部保证书： 1部 CD-ROM ： 1枚 USB（MicroB-A 约0.5m）： 1本

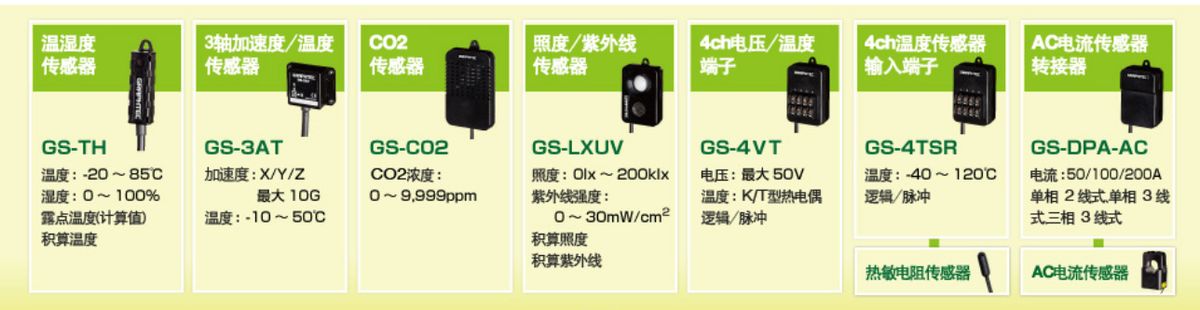

温湿度传感器 GS-TH 规格

项目	内容
概要	温湿度传感器 GS-TH 可以同时测定温度和湿度的传感器模块。可同时测定大范围的温度（-20～85℃）和湿度（0～100％ＲＨ）
测量的种类	温度、湿度、露点温度（計算值）、累计温度 ℃h （计算值）
测量方式	C-MOS 传感器
测量温度范围	-20℃～ 85℃
测量温度精度	-20 ≦ TS ＜ 0　 ± 0.8 (℃) 0 ≦ TS ≦ 60　± 0.5 (℃) 60 ＜ TS ≦ 85 ± 0.8 (℃)
测量湿度范围	0.0 ～ 100.0% RH
测量湿度精度	25℃ ±10% RH (0 ～ 10% RH） ±8% RH (10 ～ 20% RH） ±5% RH (20 ～ 80% RH） ±8% RH (80 ～ 90% RH） ±10% RH (90 ～ 100% RH）
应答时间	温度·湿度：约100 秒（63% 应答　25℃空气流速1m/s） ※根据使用环境不同有差异。
演算功能	累计温度：0～999,999k℃h ※从收录开始重设计算 (超过基准温度或者低于基准温度的累计温度)
采样间隔	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
警报	OFF/等级
温度単位	℃/°F
防水处理	传感器部位　覆防水膜
使用环境	温湿度计测范围内（但是，与GL100主机放在同一环境时，以主机环境为准）
外形尺寸 [W×D×H]	15mm × 45mm × 10.2mm （不含凸出部分）
重量（约）	14g

3轴加速度 / 温度传感器 GS-3AT 规格

项目		内容
概要		3轴加速度 / 温度传感器 GS-3AT 能进行3轴加速度振动（2G·5G·10G）测量和温度（-10～50℃）测量的传感器模块
测量的种类		X·Y·Z 3轴的加速度、温度
加速度范围		±2G(20m/s²)、±5G(50m/s²)、±10G(100m/s²)　（重力加速度 1G=约9.807m/s²）
测量加速度精度（含非直线型）		±2% of F.S.
带域		0Hz～100Hz
干扰		25mG rms
测量温度范围		-10℃～50℃　<C-MOS传感器>
测量温度精度		-10 ≦ TS ＜ 50　 ± 1.0 (℃)
应答时间(温度)		约300秒
测量模式		存储模式、直接模式
存储容量 (存储模式)		16 · 32 · 64 · 128k采样
预触发器 (存储模式)		OFF/10·25·50·100%
采样间隔	存储模式	5·10 · 20 · 50 · 100 ms
	直接模式	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec 、1 · 2 · 5 · 10 · 20 · 30 · 60 min
演算功能 (直接模式)	性能	对5ms间隔获取的数据进行演算
	演算种类	平均值、大值、实效值的1演算（无演算ＯＦＦ）
温度単位		℃/°F
OFFSETADJUST功能		ON　　※调整现在的静加速度值为0的功能
防尘·防水		IP54
电缆线长度		约20cm
使用环境		-10 ～ 50℃、80% 以下（非冷凝）
外形尺寸 [W×D×H]		51mm × 36mm × 19.5mm （不含凸出部分）
重量（约）		64g

4ch电压 / 温度端子 GS-4VT 规格

项目		内容
概要		4ch电压 / 温度端子 GS-4VT 大能进行4ch的电压（20ｍＶ～50Ｖ以及1-5Ｖ）或热电偶（K或者T型）的温度测量。各ch可选择电压和温度。另外，还能进行逻辑（图），脉冲（计数）测量。
测量的种类		电压/温度、逻辑/脉冲(瞬间、累计）
测量ch		电压/温度　4ch
		逻辑/脉冲　4ch
测量电压范围		20·50·100·200·500mV、1·2·5·10·20·50V　　1－5V F.S.
测量电压精度		0.15% of F.S.
输入阻抗/ 输入方式		1MΩ±5% 全通道绝缘输入
温度系数		GAIN：0.01% of F.S./℃　　零：0.02% of F.S./℃
容许信号源阻抗		300Ω以下
大输入电压		输入端子 + / －间：60Vp-p　　输入端子 / 输入端子间：60Vp-p　　输入端子 / GND 间：60Vp-p
耐电压		输入端子 / 输入端子间：350Vp-p　1 分钟　　输入端子 / GND 间：350Vp-p　1 分钟
絶縁抵抗		输入端子 / GND 间：50MΩ以上（DC500V ）
COMMON模式除去比		90dB 以上（50/60Hz　信号源300Ω以下）
干扰		48dB 以上
测量温度范围		<热电偶> Ｋ：－200.0℃～ 1370.0℃　　T：－200.0℃～ 400.0℃
測定温度確度 (基准接点补偿精度±0.5℃)	Ｋ型热电偶	－200≦TS≦－100　±（0.05% of rdg +2.0℃）
		－100＜TS≦1370℃　±（0.05% of rdg +1.0℃）
	Ｔ型热电偶	－200≦TS≦－100　±（0.1% of rdg +1.5℃）
		－100＜TS≦400℃　±（0.1% of rdg +0.5℃）
短路检出功能		有
逻辑/ 脉冲输入	输入电压范围	0 ～ +24V（片线接地输入）
	输入信号	無电压接点（a 接点、b 接点、NO、NC）、开路集电器、电压输入
	输入阀值电压	约+2.5V
	滞值	约0.5V（+2V ～ +2.5V）
脉冲测量范围		瞬时：大200C / 采样累计值：大65535C (按QUIT键或者收录开始来清零)
室温补偿		ＯＮ / ＯＦＦ
温度単位		℃/°F
采样间隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
电缆线长度		约20cm
使用环境		-10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 35.5mm （不含凸出部分）
重量（约）		85g

4ch温度传感器输入端子 GS-4TSR 规格

项目		内容
概要		4ch温度传感器输入端子 GS-4TSR 支持2种热敏电阻传感器（选件）（GS-103AT-4P/GS-103JT-4P）、能测量大4ｃｈ的温度（-40.0～105.0℃（GS-103AT-4P时）或者：-40.0～120.0℃（GS-103JT-4P时。另外，还能进行逻辑（图），脉冲（计数）测量
测量的种类		温度、逻辑/脉冲(瞬时、累计）
测量CH	温度	4ch
	逻辑 / 脉冲	4ch
输入方式		扫描式、非绝缘、2种热敏电阻传感器
测量温度范围		支持2种热敏电阻传感器（选件） Type A：-40.0～105.0℃（GS-103AT-4P） Type J：-40.0～120.0℃（GS-103JT-4P）
测量温度	主机部分精度	-40 ≦ TS ＜ 0　 ± 0.7 (℃) 0 ≦ TS ≦ 35　± 0.2 (℃) 35 ＜ TS ≦ 70 ± 0.4 (℃) 70 ＜ TS ≦ 120 ± 1.0 (℃)
	热敏电阻	±0.4℃(代表值） GS-103AT-4P / GS-103JT-4P
逻辑/脉冲输入	输入电压范围	0～ + 24V（片线接地输入）
	输入信号	无电压接点（a接点、b接点、NO、NC）、开路集电器、电压输入
	输入阀值电压	约+2.5V
	滞值	约0.5V（+2V～+2.5V）
脉冲测量范围		瞬时：大200C / 采样累计值：大65535C (可通过按【QUIT】键或者收录开始将收录值清空)
温度単位		℃/°F
采样间隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
电缆线长度		约20cm
使用环境		－10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 35.5mm （不含凸出部分）
重量（约）		83g

照度 / 紫外线传感器 GS-LXUV 规格

项目		内容
概要		照度 / 紫外线传感器 GS-LXUV 能同时测量照度（0 lx ～ 200k lx）·紫外线（0 ～ 30mW/cm²）的传感器。
测量的种类		照度、紫外线強度、累计照度（累计显示仅在收录中）、累计紫外线強度（累计显示仅在收录中）
测量ch	照度	1ch
测量ch	紫外线強度	1ch
测量范围	照度	0 lx ～ 200k lx
测量范围	紫外线強度	0 ～ 30mW/cm²
测量精度	照度	±5%
测量精度	紫外线強度	±5%
分光精度	照度	400 ～ 750nm （高560nm）
分光精度	紫外线強度	260 ～ 400nm （高370nm）
測定分解能	照度	0.1 lx
測定分解能	紫外线強度	0.001mW/cm²
应答性	照度	1ms 以下
应答性	紫外线強度	1ms 以下
演算功能	累计照度	0 ～ 999,999klxh
演算功能	累计紫外线強度	0 ～ 999,999W/cm²h ※可通过按［QUIT］键或者开始收录来重新计数
采样间隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
电缆线长度		约20cm
使用环境		-10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 19mm（不含凸出部分）
重量（约）		65ｇ

CO2传感器 GS-CO2 规格

项目	内容
概要	CO2传感器 GS-CO2 能测量CO₂浓度（0～9,999ｐｐｍ）范围内的传感器。
传感器方式	NDIR 方式（非分散型红外线吸收法）
测量的种类	CO₂浓度
测量ch	1ch
测量浓度范围	0～9,999ppm (5001～9999ppm属于确保精度外)
測测量浓度精度	±(5% of rdg + 30ppm）0～5000ppm
应答性	3分以下
采样间隔	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min （ GS-CO2的采样为2sec）
校准	ON / OFF
电线的长度	约20cm
使用环境	0～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]	66mm × 100mm × 24.6mm （不含凸出部分）
重量（约）	99g

AC交流电流传感器转接器 GS-DPA-AC 规格

项目		内容
概要		AC交流电流传感器转接器 GS-DPA-AC AC電流传感器通过连接50A 钳式电流探头（GS-AC50A）、100A 钳式电流探头（GS-AC100A）、200A 钳式电流探头（GS-AC200A）可对单相2线式2·单相3线式·三相3线式等进行电力测量。
可连接的传感器		50A 钳式电流探头（GS-AC50A） 100A 钳式电流探头（GS-AC100A） 200A 钳式电流探头（GS-AC200A） ※选件
测量的种类		电流、电力、累计电力（累计显示仅限收录中）
测量ch		可连接的传感器多2ch
输入方式		RMS转换器 + 扫描式、非绝缘输入3種AC传感器接続
测量电流精度		＜本体+ 传感器＞ ±2.0% FS ± 1digit 周围温度23℃、定格输入、定格周波数
测量对象的频率		50Hz / 60Hz
适用电路		单相2线式单相3线式或者三相3线式
测量值显示功能		电流、电力（瞬时电力、累计电力量）
演算功能		累计电力：0～999,999kWh ※通过收录开始从新计算
1次测定格电流		GS-AC50A ：50A
		GS-AC100A：100A
		GS-AC200A：200A
耐电压		AC1000V、50/60Hz、1min 机身～输入输出端子间
采样间隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min
电缆线长度	AC电流传感器用转接器	约20cm
	AC電流传感器	约20cm
使用环境		-10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 27.4mm （不含凸出部分）
重量（约）		55g

GS交流电流传感器转接器 GS-DPA 规格

项目	内容
概要	GS用分岐转接器 GS-DPA 从温湿度传感器（GS-TH）·CO2传感器（GS-CO2）·照度/紫外线传感器（GS-LXUV）这3种内选2种自由组合进行测量的转换器。
连接器数	2ch
能连接的传感器	GS-TH、GS-CO2、GS-LXUV (同一传感器不可)
电缆线长度	约20cm
使用環境	-10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]	46mm × 66mm × 27.4mm （不含凸出部分）
重量（约）	68g

GL100-APS 规格

项目	内容
支持OS	Windows 8.1/8/7/Vista (64/32bit)
连接方式	USB、无线LAN
功能	主机控制、实时数据收录、文件转换、数据再生
本体設定範囲	输入设定、收录设定、警报设定、触发设定
收录数据	实时数据(GBD二进制、CSV) 主机记录数据 SD卡数据
显示内容	模拟波形、逻辑波形、脉冲波形、数字值
显示模式	Y-T显示、数字显示、统计·履历显示、光标间X-Y显示(仅限再生时)
文件转换	光标间、全数据、回放功能
监视功能	警报监视定期向指定的邮箱送信。
报告功能	自动生成日报、月报文件

GL100-Network Config规格

项目	内容
支持OS	Windows 8.1/8/7/Vista (64/32bit)
连接方式	USB
功能	USB驱动安装、GL100更新升级对时功能、机器名称设定、无线LAN设定、邮件收发设定

智能设备用软件规格

项目	内容
支持OS	iOS(7.0～)、Android（4.3～）
连接方式	无线LAN
功能	数字显示、波形显示（仅限再生时）、收录开始/停止控制、采样间隔変更、邮件送信控制功能、定制功能
