大功率可編程直流电子负载 Model 63200A Series



63200A系列为150V、600V、1200V，三种电压 范围，功率范围由4kW至24kW。

主要特色：

  • 额定功率：2kW、3kW、4kW、5kW、6kW、12kW、18kW、24kW (具备并联功能， 高可达240kW)

  • 电压范围：0-150V、0-600V、0-1200V

  • 电流范围：高达2000A

  • 点电流、定电阻、点电压及定功率操作模式

  • 定电阻+定电流、定电阻+定电压、定电流+定电压等进阶操作模式

  • 主/从并联控制，并联数量高达10台

  • 静态与动态负载下进行同步动态控制

  • 使用者自订波形(UDW)

  • 定阻抗(CZ)模式模拟电容性负载开机

  • 外部负载电流模拟

  • 高达50kHz的自动变频动态扫描 (Sweep)

  • 即时的电源供应器负载暂态响应模拟及电压峰值(Vpk+/-)量测

  • 可透过前面板直接編程255组时序

  • 超高精准度的电压及电流量测

  • 高速且精准的数位化(Digitizing)资料/量测截取

  • 待测物过电流/过载保护时，电压、电流及大功率点(Pmax)的保护点量测

  • 时间量测、电池放电计时

  • 瞬间过功率拉载

  • 短路模拟

  • 智慧型风扇控制

  • 保护功能：过电流(可调) 、过温度、过功率(可调)保护与过电压、反向告警

  • USB(标配)、 Ethernet、GPIB (选配) 界面




Model（型号）
敘述（描述）

63200A 系列
可編程大功率直流电子负载

63202A-150-200
可編程大功率直流电子负载 150V / 200A / 2kW

63203A-150-300
可編程大功率直流电子负载 150V / 300A / 3kW

63204A-150-400
可編程大功率直流电子负载 150V / 400A / 4kW

63205A-150-500
可編程大功率直流电子负载 150V / 500A / 5kW

63206A-150-600
可編程大功率直流电子负载 150V / 600A / 6kW

63212A-150-1200
可編程大功率直流电子负载 150V / 1200A / 12kW

63218A-150-1800
可編程大功率直流电子负载150V / 1800A / 18kW

63224A-150-2000
可編程大功率直流电子负载 150V / 2000A / 24kW

63202A-600-140
可編程大功率直流电子负载 600V / 140A / 2kW

63203A-600-210
可編程大功率直流电子负载 600V / 210A / 3kW

63204A-600-280
可編程大功率直流电子负载 600V / 280A / 4kW

63205A-600-350
可編程大功率直流电子负载 600V / 350A / 5kW

63206A-600-420
可編程大功率直流电子负载 600V / 420A / 6kW

63212A-600-840
可編程大功率直流电子负载 600V / 840A / 12kW

63218A-600-1260
可編程大功率直流电子负载 600V / 1260A /18kW

63224A-600-1680
可編程大功率直流电子负载 600V / 1680A / 24kW

63202A-1200-80
可編程大功率直流电子负载 1200V / 80A / 2kW

63203A-1200-120
可編程大功率直流电子负载 1200V / 120A / 3kW

63204A-1200-160
可編程大功率直流电子负载 1200V / 160A / 4kW

63205A-1200-200
可編程大功率直流电子负载 1200V / 200A / 5kW

63206A-1200-240
可編程大功率直流电子负载 1200V / 240A / 6kW

63212A-1200-480
可編程大功率直流电子负载 1200V / 480A / 12kW

63218A-1200-720
可編程大功率直流电子负载 1200V / 720A / 18kW

63224A-1200-960
可編程大功率直流电子负载 1200V / 960A / 24kW

63200A series *
可編程大功率直流电子负载 150V / 4000A / 48kW

63200A series *
可編程大功率直流电子负载 150V / 5200A / 60kW

63200A series *
可編程大功率直流电子负载 150V / 10000A / 120kW

63200A series *
可編程大功率直流电子负载 150V / 20000A / 240kW

63200A series *
可編程高功率直流電子負載 150V / 40000A / 480kW

63200A series *
可編程大功率直流电子负载 600V / 3360A / 48kW

63200A series *
可編程大功率直流电子负载 600V / 4200A / 60kW

63200A series *
可編程大功率直流电子负载 600V / 8400A / 120kW

63200A series *
可編程大功率直流电子负载 600V / 16800A / 240kW

63200A series *
可編程大功率直流电子负载 600V / 33600A / 480kW

63200A series *
可編程大功率直流电子负载 1200V / 1920A / 48kW

63200A series *
可編程大功率直流电子负载 1200V / 2400A / 60kW

63200A series *
可編程大功率直流电子负载 1200V / 4800A / 120kW

63200A series *
可編程大功率直流电子负载 1200V / 9600A / 240kW

63200A series *
可編程大功率直流电子负载 1200V / 19200A / 480kW

A600009
GPIB 线 (200cm)

A600010
GPIB 线 (60cm)

A636000
GPIB 界面

A636010
Ethernet 界面

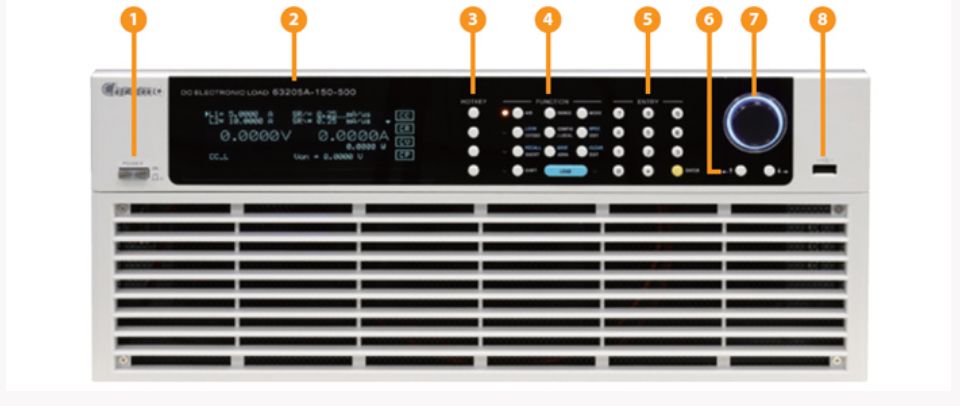

面板说明



1. 电源开关 : 电子负载主机的交流电源开关

2. VFD (Vacuum Fluorescent Display) 显示器 : 显示设定咨询

3. 快捷键组 : 拉载模式切换快捷键

4. 功能键組 : 包含A/B键、RANGE、MODE、EXTEND、LOCK、COFIG./LOCAL、

EDIT、SPEC、SHORT、RECALL、ADVA、SAVE、CLEAR等按键

5. ENTRY键組 : 数字键及ENTER键

6. 方向键 : 用來变更画页及选用表单位置用

7. 可按压旋钮 : 按压旋钮键可进入参数编程设定，设定完成后，再按压一次旋钮确定输入值

8. USB HOST (尚未支援) : 供使用者自订波形与編程程序资料下载、软体更新等

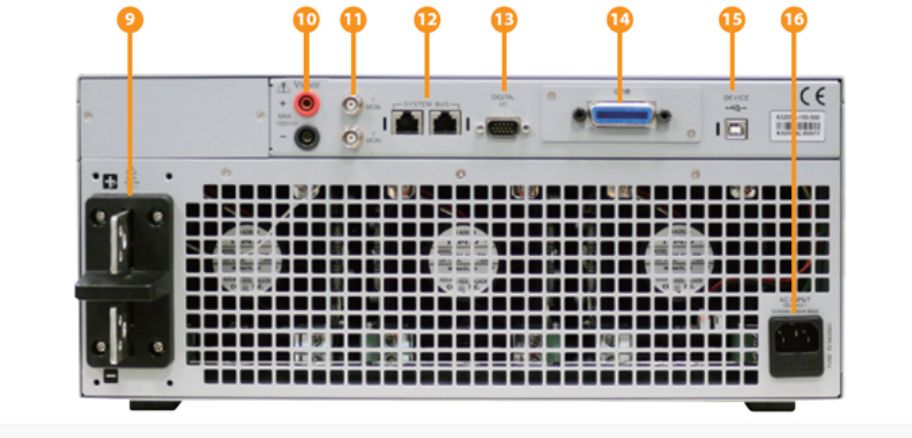

9. 负载正负端子

10. 电压感测端子

11. 电压&电流监控输出 : 按比例之电压、电流波形类比输出

12. 系統汇流排 : 供主/从控制系統资料输出

13. 系統I/O : 供系統输入/输出控制信号

14. GPIB卡与乙太网路卡共用插槽

15. USB接头

16. AC输入与接头
